喷粉工艺（一）

喷粉工艺也称粉末涂装，是近几十年迅速发展起来的一种新型涂装工艺，所使用的原料是塑料粉末。早在四十年代有些国家便开始研究实验，但进展缓慢。1954年德国的詹姆将聚乙烯用流化床法涂覆成功，1962年的法国的塞姆斯公司发明粉静电喷涂后，粉末涂装才开始在生产上正式采用，近几年来由于各国对环境保护的重视，对水和大气没有污染的粉末涂料，得到了迅猛发展。

突出优点

1、一次涂装可以得到较厚的涂层，例如涂覆100～300μm的涂层，用一般普通的溶剂涂料，约需涂覆4～6次，而用粉末涂料则一次就可以达到该厚度。涂层的耐腐性能很好。

2、粉末涂料不含溶剂，无三废公害，改善了劳动卫生条件。

3、采用粉末静电喷涂等新工艺，效率高，适用于自动流水线涂装；粉末利用率高，可回收使用。

4、除热固性的环氧、聚酯、丙烯酸外，尚有大量的热塑性耐脂可作为粉末涂料，如聚乙烯、聚丙烯、聚苯乙烯、氟化聚醚、尼龙、聚碳酸脂以及各类含氟树脂等。

粉末涂料开始用于防护和电气缘方面，随着科技的发展，目前已广泛使用于汽车工业、电气绝缘、耐腐蚀化学泵、阀门、汽缸、管道、屋外钢制构件、钢制家具、铸件等表面的涂装。

我国自六十年代开始粉末涂装的实验研究，并在生产上得到应用，发展到目前已广泛得到使用。

工艺介绍

流化床

它是由多孔隔板和容器组成，多孔隔板将容器分为上下两个部分。

其工作过程是这样的：向隔板以下的容器部分通入压缩空气，压缩空气通过多孔隔板使上面粉末未受空气流的作用悬浮起来，并在上部容器内滚翻，呈现“沸腾”状态。经预热的工件通过“沸腾”的粉末区达到涂覆的效果。工件的预热温度可稍高于粉末的熔融温度。

近几年来流化床工艺得到了一些改进，并与静电粉结合起来形成静电流化床粉末喷涂，已得到大范围的使用。

要使涂层获得较好的效果，应注意以下几个方面：

流化床的结构形式要求简单，内部光滑避免死角，最好设有震动装置；流化床中的多孔隔板，应有一定的孔径和空密度分布；粉末粒子的大小以通过50~150目/网筛孔为好，形状接近球形较为理想；粉末涂料的含水量要求尽量低，以避免流化不良和涂层气泡；压缩空气的流速和流量必须调整至粉末涂料稳定地流化，不致溢出，同时压缩空气应净化、干燥。

火焰喷涂

在氧乙炔焰中，粉末以50m/s左右的速度通过喷枪口的高温区，受热成为熔融或半熔融状态，喷至被预热的表面上，直到所需的厚度。粉末火焰喷涂工艺比较简单，可用于导轨面的喷涂，以及机械磨损修复工作。

热熔敷

是介于火焰喷涂和流化床之间的工艺，其过程是先将工件预热至粉末熔融温度以上，然后用喷枪把粉末喷上，借工件热量来熔融成涂层。

静电粉末

这是粉末涂装中目前发展最快的一种重要施工工艺。

基本原理 ：

在喷枪与工件之间形成一个高压电晕放电电场，当粉末粒子由喷枪口喷出经过放电区时，便补集了大量的电子，成为带负电的微粒，在静电吸引的作用下，被吸附到带正电荷的工件上去。当粉末附着到一定厚度时，则会发生“同性相斥”的作用，不能再吸附粉末，从而使各部分的粉层厚度均匀，然后经加温烘烤固化后粉层流平成为均匀的膜层；粉末静电喷涂工艺流程 ，典型的粉末静电喷涂工艺流程如下：上件→脱脂→清洗→去锈→清洗→磷化→清洗→钝化→粉末静电喷涂→固化→冷却→下件 ；影响粉末静电喷涂质量的主要因素。

末静电喷涂中，影响喷涂质量因素除了工件表面前处理质量的好坏以外，还有喷涂时间、喷枪的形式、喷涂电压、喷粉量、粉末导电率、粉末粒度、粉末粒度、粉末和空气混合物的速度梯度等。

粉末的电阻率：

粉末的电阻率在1010～1016欧姆/厘米较为理想，电阻率过低易产生粉末在分散，电阻率过高会影响涂层厚度。

喷粉量 ：

在喷涂开始阶段，喷粉量的大小对膜厚有一定的影响，一般喷粉量小，沉积率高。喷粉量一般控制在50克/分到1000克/分范围内。

粉末和空气混合物的速度和梯度：

速度梯度是喷枪出口处的粉末空气混合物的速度与喷涂距离之比，在一定喷涂时间内，随着喷涂梯度的增大膜厚将减小。

喷涂距离：

喷涂距离是拒制膜层厚的一个主要参数.一般控制在距工件10~25厘米,多由喷枪形式来决定.

喷涂时间 ：

喷涂时间与喷涂电压、喷涂距离、喷涂量等几项参数是相互影响当喷涂时间增加及喷涂距离很大时，喷涂电压对膜厚极限值的影响减小。随着喷粉时间的增加，喷粉量对膜厚的增长率的影响显著减小。

水分散粉末涂装 ：

水分散粉末涂料是将粉末涂料稳定的分散与水介质中，它兼具水性涂料与粉末涂料的优点，在工艺上可以使用包括浸、刷、喷、静电涂装在内的一切常规手段。

粉末电泳涂装：

它是综和粉末涂装与电流涂装的产物，兼具二者特点。其基本原理是将粉末粒子（一般要求40μm以下），分散与含电泳树脂的水溶液之中，以水性电泳树脂为载体，以粉末粒子为成膜物质，使粉末粒子带上电荷，在直流电场中电泳沉积成膜。它适用于形状复杂的工件施工。

组成结构

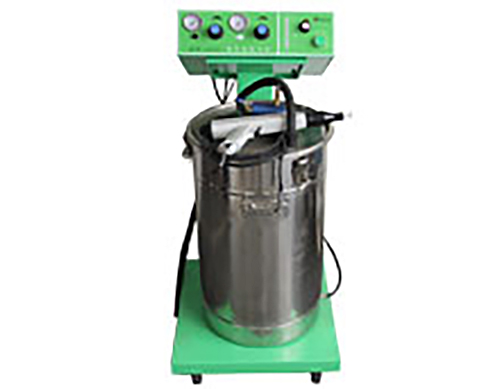

粉末静电喷涂设备主要包括：喷粉室、高压静电发生器、静电喷涂枪、供粉器、粉末回收装置、工件旋转机构等。

喷粉室

喷粉室是粉末静电涂装的主要设备之一。保持平稳的空气流动是粉房内的清洁，为操作人员提供一个洁净的工作环境。控制喷房内的粉尘含量，使其低于爆炸极限（一般定为10g/m3）。此外，喷粉室要利于清洗，使粉末不易在屋中沉积，以便于改变粉末的颜色，室内要有足够的光线，以利于涂覆工作进行。

静电喷枪

分类：喷枪按其用途可分为手提式喷粉枪，固定式自动喷粉枪，圆盘式喷枪等；按带电形式分为内带电枪和外带电枪；按其扩散机构形式可分为冲突式枪、反弹式枪、二次进风式枪、离心旋杯式枪等。

喷涂效率：喷粉枪的带电机构形式是提高喷涂效率来将是很关键的因素。从总体上来讲喷粉设备的核心就是喷枪和充电系统。就目前市场而言，电晕式喷枪所占的比例极大，这是因为采用高压电晕放电的方式对粉末进行充电所具有的最大的好处就是，能够喷涂现今所有种类的热固性粉末涂料，并且能获得非常好的效果。其优点主要表现在优良的稳定性，上粉率和上粉速度等。

喷枪的发展历程是这样的：电压控制o电流控制o总能量控制。总能量控制是随着喷枪距离工件的元件，其电压、电流都在不断调整至理想状态，以达到最好的涂装效果。

供粉系统

供粉系统是把涂覆的粉末料，从盛粉容器连续均匀的输送到喷粉枪进行喷涂。

供粉系统由空气压缩机、油水分离器、空气干燥机、调节阀、压缩空气管道、电磁控制阀门、供粉器、输粉管道等组成。

供粉器的形式 ：

在粉末静电喷涂供粉系统中，使用的供粉器种类较多，通常可分为：压力容器式、螺杆或转盘的机械输送式、文氏里空气抽吸式。

粉末回收装置 ：

粉末的回收可分为湿式法和干式法。

湿式法就是让带有粉末的气流通过液体的容器进行过滤，达到净化，带有液体的粉末经过干燥处理再重复利用。

干式法粉末回收是在喷粉室排出的粉末气流中将粉末颗粒收集下。干式法粉末回收的种类有重力沉降式、惯性分离式、旋风分离式、烧结板分离式等，在实际生产中，往往采用多级回收装置，以达到更好得分离效果。

关于粉末的喷涂工艺及设备就简单介绍到这里，下面对油漆工艺及设备作一简介。
